from ⌀ 4.8 mm (.189")
MicroTurn D
Metric
Inch
95° SCLD | Cylindrical Boring Bars
95° SCLD
Cylindrical Boring Bars
KAPR | 95° |
Insert size | CD 0401 |
Screw | T18.Z30A |
Torx driver | T5F |
The image shows the right-hand tool.
search insertCarbide Shank | w/ coolant channel
Order-no. | Hand | DMIN | CLMBD | DCON | LF | WF |
---|---|---|---|---|---|---|
E04F SCLDR-04 | right | 4.8 | 24 | 4 | 80 | 2.5 |
E05F SCLDR-04 | right | 5.8 | 30 | 5 | 85 | 2.9 |
E06G SCLDR-04 | right | 6.8 | 36 | 6 | 95 | 3.4 |
E04F SCLDL-04 | left | 4.8 | 24 | 4 | 80 | 2.5 |
E05F SCLDL-04 | left | 5.8 | 30 | 5 | 85 | 2.9 |
E06G SCLDL-04 | left | 6.8 | 36 | 6 | 95 | 3.4 |
Steel Shank | w/ coolant channel
Order-no. | Hand | DMIN | CLMBD | DCON | LF | WF |
---|---|---|---|---|---|---|
A04E SCLDR-04 | right | 4.8 | 16 | 4 | 70 | 2.5 |
A05E SCLDR-04 | right | 5.8 | 20 | 5 | 70 | 2.9 |
A06F SCLDR-04 | right | 6.8 | 24 | 6 | 80 | 3.4 |
A04E SCLDL-04 | left | 4.8 | 16 | 4 | 70 | 2.5 |
A05E SCLDL-04 | left | 5.8 | 20 | 5 | 70 | 2.9 |
A06F SCLDL-04 | left | 6.8 | 24 | 6 | 80 | 3.4 |
Steel Shank | w/o coolant channel
Order-no. | Hand | DMIN | CLMBD | DCON | LF | WF |
---|---|---|---|---|---|---|
S04E SCLDR-04 | right | 4.8 | 16 | 4 | 70 | 2.5 |
S05E SCLDR-04 | right | 5.8 | 20 | 5 | 70 | 2.9 |
S06F SCLDR-04 | right | 6.8 | 24 | 6 | 80 | 3.4 |
S04E SCLDL-04 | left | 4.8 | 16 | 4 | 70 | 2.5 |
S05E SCLDL-04 | left | 5.8 | 20 | 5 | 70 | 2.9 |
S06F SCLDL-04 | left | 6.8 | 24 | 6 | 80 | 3.4 |
95° SCLD | Stepped Boring Bars
95° SCLD
Stepped Boring Bars
KAPR | 95° |
Insert size | CD 0401 |
Screw | T18.Z30A |
Torx driver | T5F |

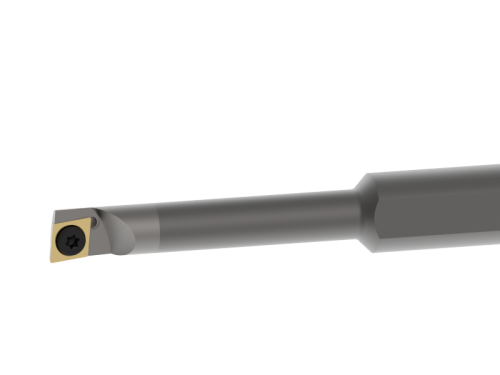

The image shows the right-hand tool.
search insertCarbide Shank | w/ coolant channel
Order-no. | Hand | DMIN | CLMBD | DCON | LF | WF |
---|---|---|---|---|---|---|
E0408H SCLDR-04 | right | 4.8 | 24 | 8 | 100 | 2.5 |
E0508H SCLDR-04 | right | 5.8 | 30 | 8 | 100 | 2.9 |
E0608H SCLDR-04 | right | 6.8 | 36 | 8 | 100 | 3.4 |
E0408H SCLDL-04 | left | 4.8 | 24 | 8 | 100 | 2.5 |
E0508H SCLDL-04 | left | 5.8 | 30 | 8 | 100 | 2.9 |
E0608H SCLDL-04 | left | 6.8 | 36 | 8 | 100 | 3.4 |
Steel Shank | w/ coolant channel
Order-no. | Hand | DMIN | CLMBD | DCON | LF | WF |
---|---|---|---|---|---|---|
A0408H SCLDR-04 | right | 4.8 | 16 | 8 | 100 | 2.5 |
A0508H SCLDR-04 | right | 5.8 | 20 | 8 | 100 | 2.9 |
A0608H SCLDR-04 | right | 6.8 | 24 | 8 | 100 | 3.4 |
A0408H SCLDL-04 | left | 4.8 | 16 | 8 | 100 | 2.5 |
A0508H SCLDL-04 | left | 5.8 | 20 | 8 | 100 | 2.9 |
A0608H SCLDL-04 | left | 6.8 | 24 | 8 | 100 | 3.4 |
Steel Shank | w/o coolant channel
Order-no. | Hand | DMIN | CLMBD | DCON | LF | WF |
---|---|---|---|---|---|---|
S0408H SCLDR-04 | right | 4.8 | 16 | 8 | 100 | 2.5 |
S0508H SCLDR-04 | right | 5.8 | 20 | 8 | 100 | 2.9 |
S0608H SCLDR-04 | right | 6.8 | 24 | 8 | 100 | 3.4 |
S0408H SCLDL-04 | left | 4.8 | 16 | 8 | 100 | 2.5 |
S0508H SCLDL-04 | left | 5.8 | 20 | 8 | 100 | 2.9 |
S0608H SCLDL-04 | left | 6.8 | 24 | 8 | 100 | 3.4 |
